            通過物通博聯工業智能網關實現Modbus RTU轉Modbus TCP

            時間:2023-12-08 14:20:25

            實現功能:
            將PLC、Modbus RTU等協議轉換成Modbus TCP協議,實現PLC、儀器儀表、數控機床、工業機器人等各種設備的遠程監視,手機端和電腦端可以隨時隨地查看組態圖,有異常馬上推送報警信息,有助于大數據分析和性能優化。


            工作原理:

            通過物通博聯工業智能網關自帶的協議轉換功能將底端設備協議轉換成Modbus TCP并提供到上位機。



            工具/原料:
            1、筆記本電腦(或帶雙網卡的臺式電腦)、線材(網線、串口線)
            2、物通博聯·工業智能網關
            3、PLC、儀器儀表等(本文舉例西門子S7-1200)、modbus poll(modbus 主站軟件)


            操作步驟




            1

            設備接線并完成數采配置,隨后配置轉發變量點表

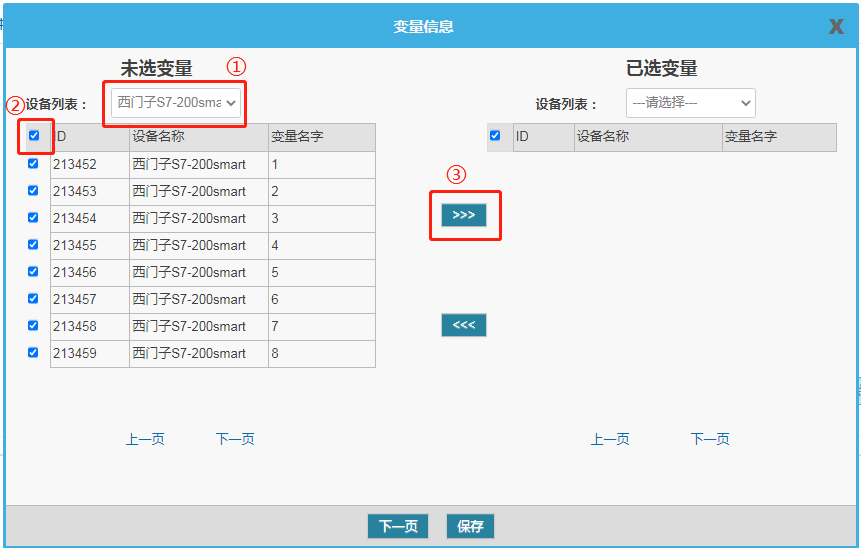

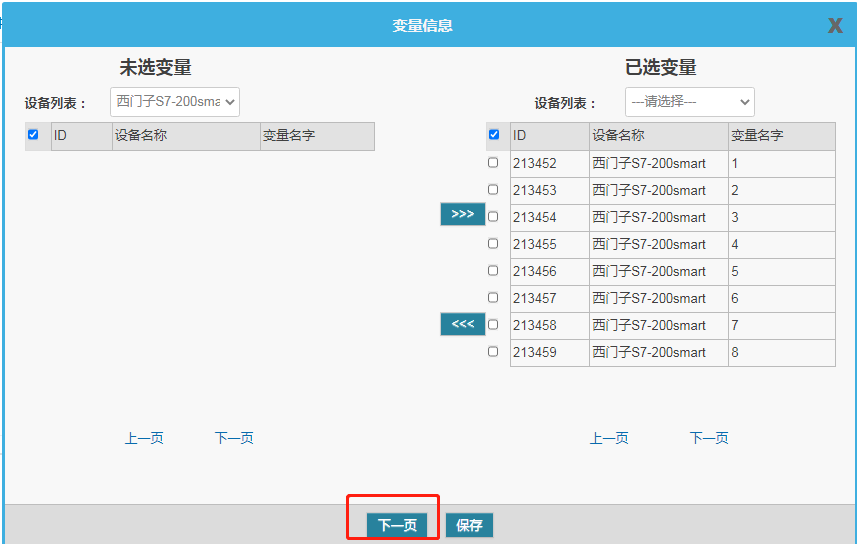

            從“未選變量”列表中選擇對應要轉發的設備變量,轉到“已選變量”中,點擊下一頁。

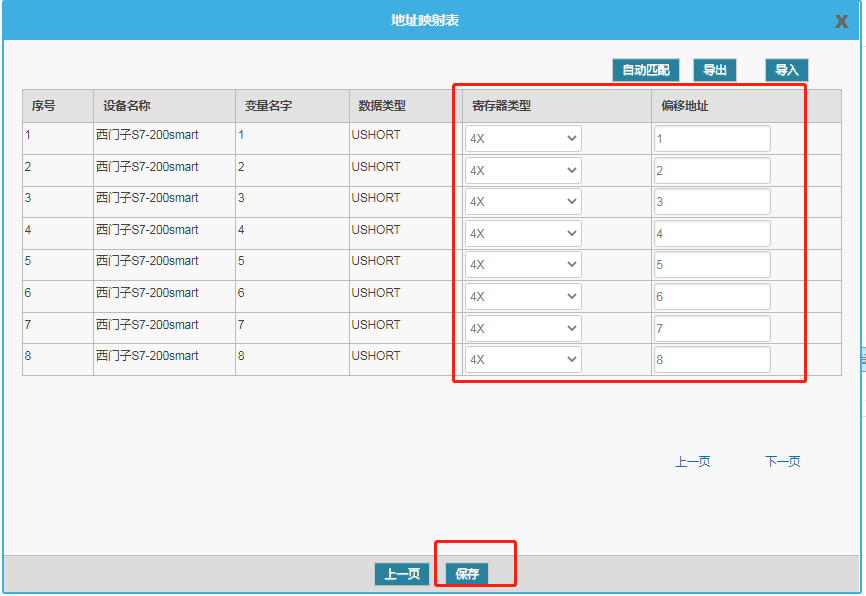

            配置“地址映射表”,寄存器類型根據采集配置的數據類型進行選擇



            2

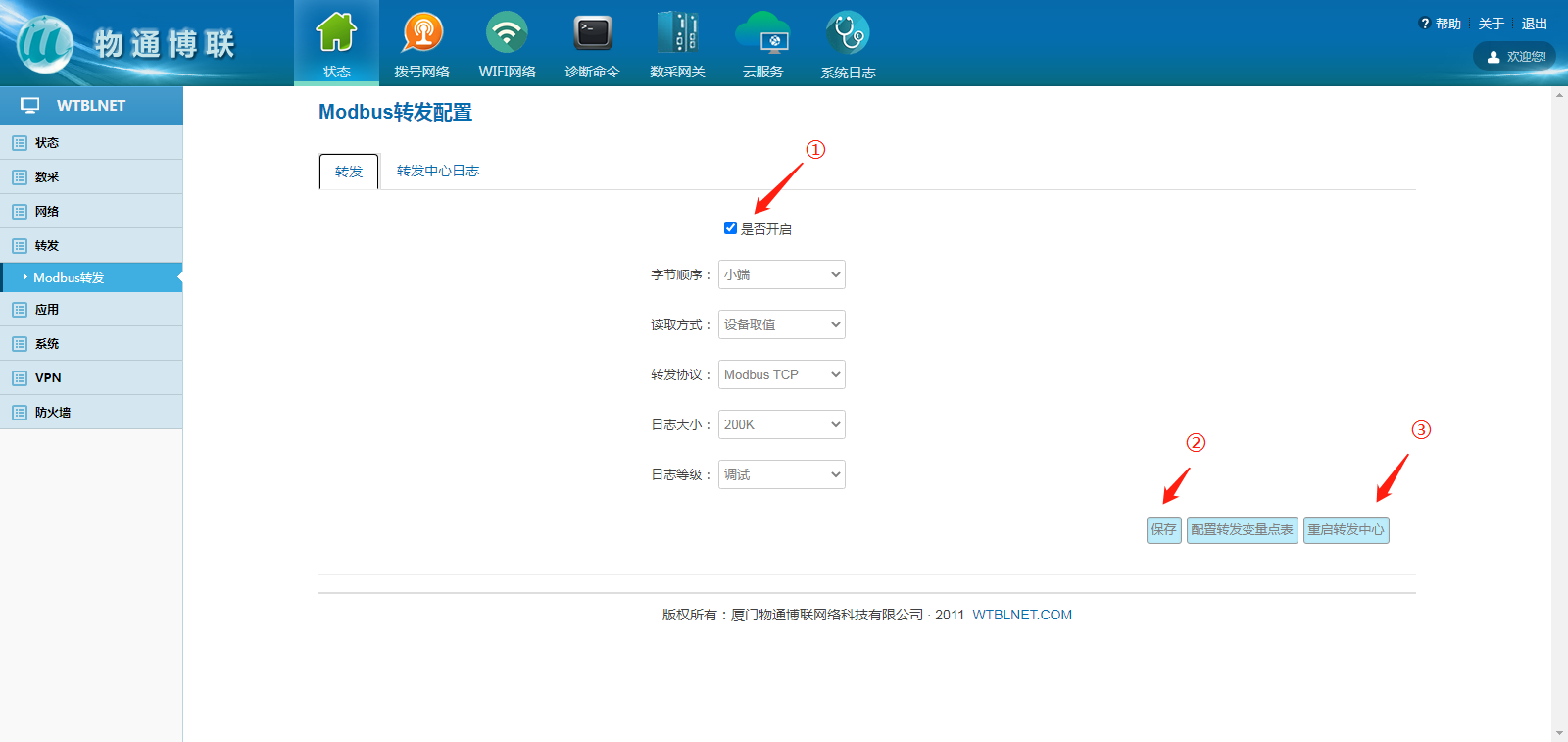

            開啟轉發



            字節順序:分為大端、小端,用于調整FLOAT、LONG等4個字節類型數據的字節順序;
            讀取方式:設備取值(默認)、內存取值(預留功能);
            日志大小:20K~10M可選擇,默認200K ;
            日志等級:致命、錯誤、警告、通知、信息(默認)、調試;
            P.s.轉發運行出現異常時,請將日志狀態調整為“調試”,可打印具體日志,下載轉發日志發送至物通博聯技術支持工程師處診斷。為了保證網關快速高效轉發,調試完畢后請務必將日志等級調整為信息。




            3

            用上位機軟件讀取

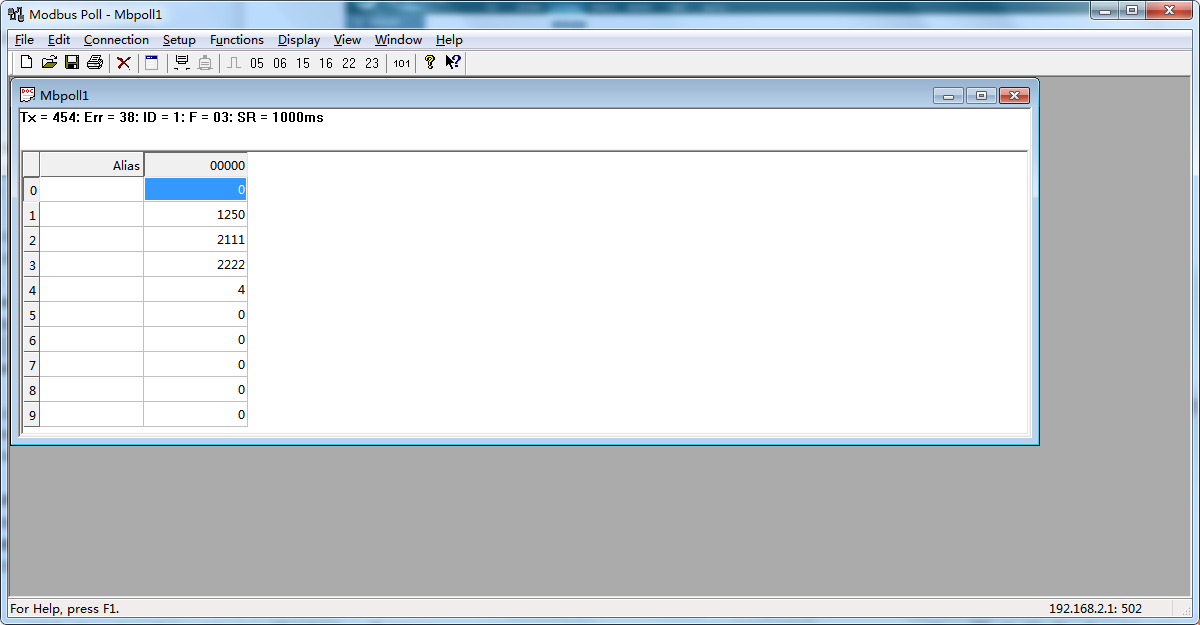

            網關將通訊協議為“西門子ISO TCP”的設備(西門子S7-1200)轉發出通訊協議為“Modbus Tcp”,用modbus poll(上位機軟件)讀取網關底下的設備數據。

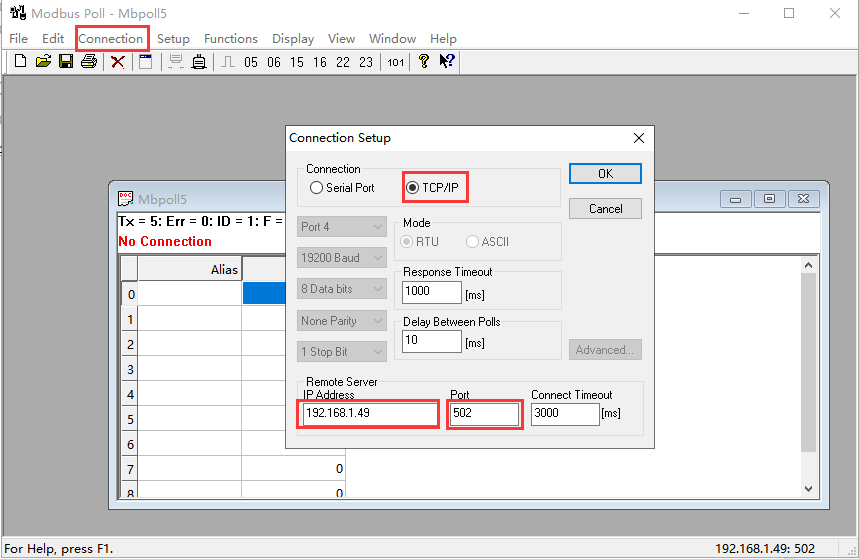

            IP: 網關的WAN IP和LAN IP都可以,取決于上位機和網關的網絡關系;
            端口號:502(固定值);



            設置好對應的寄存器類型、地址、數據類型,即可對數據進行讀寫操作。
